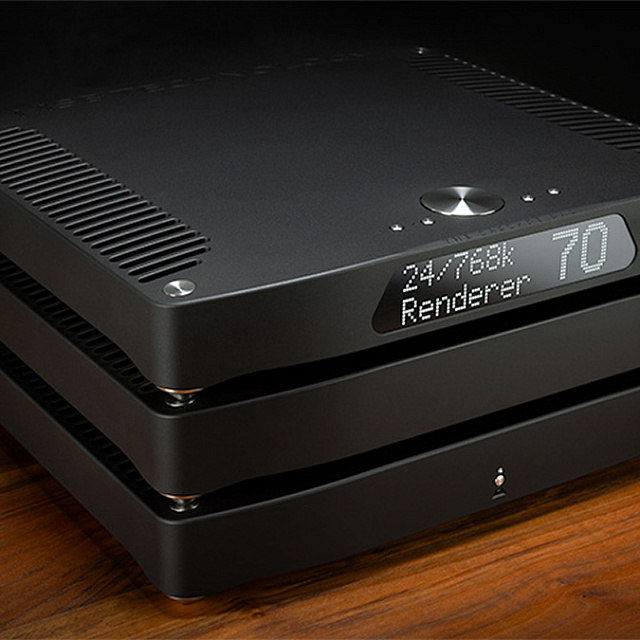

Cascade DAC родился благодаря непоколебимому стремлению к совершенствованию, чему способствовал энтузиазм в отношении собственного проектирования и вертикально интегрированного производства. Это начало новой эры, основанной на двойном фундаменте инноваций и опыта. Процесс преобразования разделён на три специализированных шасси и функции:
Cascade Digital Director — вся обработка, источники и интерфейсы, которые необходимы, но электрически шумны.
Cascade Analog Converter — критически важная малошумящая аналоговая электроника.
Cascade Powerbase — все аналоговые источники питания.
Такое идеальное разделение компонентов обеспечивает превосходное аналоговое воспроизведение практически в любой системе и среде прослушивания.

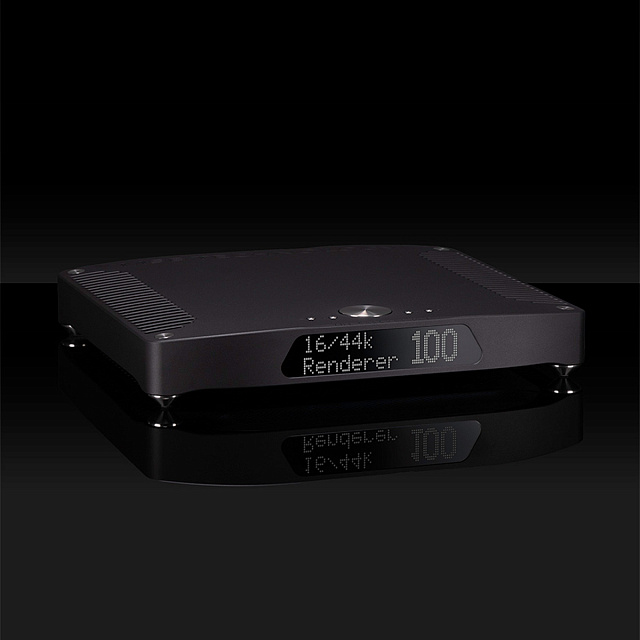

Digital Director — это мозг системы Cascade, управляющий всеми цифровыми процессами. Он действует как посредник между цифровыми проигрывателями, транспортами, рендерерами, серверами, компьютерами и аналоговым доменом. Он способен идентифицировать, настраивать и обрабатывать практически любой цифровой формат с помощью новых передовых алгоритмов для точного воспроизведения. Оснащён малошумящим линейным источником питания, элегантными пользовательскими элементами управления и дискретным светодиодным дисплеем высокой чёткости, а также устанавливаемыми пользователем модулями цифрового ввода.
Сигнал готовности к преобразованию выводится через полностью изолированный оптический канал Cascade-Link на каскадный аналоговый преобразователь. Это позволяет легко разместить Digital Director в любом месте системы, будучи уверенным в том, что аналоговые процессы свободны от цифровых помех.
Digital Director использует два высокопроизводительных DSP, каждый из которых способен поддерживать 12 миллиардов операций в секунду, работающих в тандеме с двумя выделенными FPGA. Это более чем в 4 раза превышает мощность ЦАП предыдущего поколения. Новые усовершенствованные цифровые фильтры, созданные в результате десятилетий исследований и разработок и специально адаптированные для аппаратного обеспечения ЦАП Cascade, гарантируют превосходную, аутентичную реконструкцию исходного аналогового сигнала.
Увеличенный запас обработки позволяет создать более обширную звуковую сцену с ещё более красивыми текстурами сложных исполнений, таких как массивные духовые, вокал, фортепиано с близким микрофоном, большие ансамбли и полные оркестры, независимо от формата.
Благодаря современным цифровым технологиям, таким как серверы, сети Wi-Fi и светодиодное освещение, практически невозможно создать аналоговые сигналы, которые были бы не только точными, но и незагрязнёнными и с низким уровнем шума. MSB разработала множество уникальных технологий, делающих возможным точное аналоговое исполнение в любых условиях.
Cascade-Link основан на современной волоконной оптике диодного лазера. Это бесшумный поток данных с высокой пропускной способностью, специально разработанный для гибридных ЦАП MKII в аналоговом преобразователе без проведения каких-либо восходящих электрических помех. Он передаёт необработанные несжатые данные непосредственно в модули преобразователя. Это позволяет Cascade DAC обеспечивать непревзойдённый уровень аналоговой чистоты независимо от среды.
Дисплей с хорошей видимостью и широким углом обзора одновременно потрясающий и легко читаемый. Светодиодный дисплей подключён к генератору импульсов, обновляется с использованием Femto Clock в качестве эталона времени, гарантируя, что аналоговая система не будет загрязнена вредным цифровым шумом, создаваемым дисплеем. Дискретная конструкция собственной разработки помещается в экранированный карман, фрезерованный на ЧПУ, для оптимальной изоляции от электромагнитных помех..
Если Digital Director — это мозг каскадной системы, то аналоговый преобразователь — это бьющееся сердце. Благодаря 8 новым гибридным модулям ЦАП MKII, тактовому генератору Femto 33 MKIII, пассивным аналоговым каскадам и регуляторам громкости на 75 Ом аналоговый преобразователь оживляет музыку. Освобождённый от бремени грубой цифровой обработки, аналоговый преобразователь прекрасно приспособлен для выполнения задач тщательного аналогового преобразования.
Цифровая музыка передаётся по бесшумному каналу Cascade-Link непосредственно на гибридные ЦАП, а аналоговые характеристики принимаются через встроенные аналоговые входы. Все форматы тщательно конвертируются в уникальный полностью сбалансированный аналоговый формат MSB с постоянным импедансом. Это обеспечивает оптимальное подключение непосредственно к усилителю мощности.
Новое поколение гибридных ЦАП позволяет Digital Director извлекать максимальное разрешение из всех музыкальных файлов и всех форматов данных. Будучи полностью сбалансированным, сверхточным, дискретным ЦАП, он воспроизводит всю музыкальность, звуковую сцену и текстуру оригинального исполнения. Обладая в 4 раза большей полосой пропускания данных предыдущего поколения, Cascade DAC обеспечивает снижение шума, улучшенное разрешение и линейность.
Новая конфигурация Mark III ведущего в отрасли Femto 33 оптимизирована для максимальной производительности с ЦАП Cascade. Оснащён двумя настроенными вручную кристаллами со сверхнизким фазовым шумом и термостабильным управлением, которые обеспечивают самый низкий джиттер для семейств цифровых форматов 44,1 кГц и 48 кГц. Модуль часов обновляем пользователем.
В тот момент, когда создаётся аналоговый сигнал, он становится уязвимым для необратимой деградации. Аналоговые каскады разработаны так, чтобы минимально влиять на создаваемые ими хрупкие аналоговые сигналы. Сбалансированные сигналы от модулей гибридного ЦАП передаются непосредственно на полностью пассивный аналоговый каскад с постоянным сопротивлением 75 Ом. Они пассивно ослабляются, а затем сразу же выдаются на XLR, даже не касаясь какого-либо усилителя. Это сохраняет чистоту сигнала в максимальной степени, в то же время обеспечивая оптимальную работу любого кабеля, усилителя или предусилителя.
Выбор каждого шага громкости осуществляется с помощью контактов из драгоценного металла и реле с фиксацией, катушки которых замыкаются на землю, когда они не активны, чтобы избежать искажения сигнала. Ослабление уровня осуществляется с помощью распределённых компонентов, чтобы ни одна прецизионная часть не имела слишком большого рассеивания мощности, тем самым сохраняя максимальную линейность сигнала. Путь сигнала полностью сбалансирован и дифференциален, что предотвращает искажение чувствительных сигналов токами заземления.
Аналоговые входы включают два балансных входа XLR и два несимметричных входа RCA. Аналоговые входы полностью отключены и изолированы от остальной схемы, когда они не используются. Даже заземление кабеля поднимается, когда этот вход в данный момент не выбран, чтобы уменьшить потенциал перекрёстных помех. Каждый аналоговый вход тщательно буферизуется сверхмалошумящим буфером с низким уровнем искажений и дополнительным усилением 0 дБ или +6 дБ. Затем он переключается на тот же выходной каскад с постоянным сопротивлением 75 Ом, который используется в гибридных ЦАП.
Аналоговая производительность настолько хороша, насколько хороши блоки питания, которые её поддерживают, поэтому технологии Powerbase для системы Cascade полностью переработаны. Cascade включает интеллектуальные элементы управления питанием, такие как триггерная система на 12 В, для унифицированного управления питанием.
The Summit Cable. Совместно со швейцарской компанией Fischer Connectors разработано идеальное кабельное соединение Summit Cable. Оно обеспечивает высочайшее качество соединения между Powerbase и аналоговым преобразователем.
Cascade Powerbase основан на обширном опыте работы с источниками питания для критически важных аналоговых схем. Электроэнергия переменного тока часто загрязняется помехами от локальных компьютеров, освещения и бытовой техники. Поэтому добавлен дополнительный уровень защиты с внутренней фильтрацией переменного тока, которая значительно снижает эти помехи.
Для повышения производительности в Powerbase установлены три трансформатора с индивидуальной обмоткой с более высоким ВА, которые имеют электрическое и магнитное экранирование. После преобразования в постоянный ток дискретными выпрямителями из карбида кремния необработанная мощность фильтруется новыми оптимизированными блоками катушек индуктивности и конденсаторов для удаления большей части остаточного шума. Затем это регулируется дискретными сверхмалошумящими линейными источниками питания. Пять отдельных шин питания выводятся для использования преобразователем Cascade Analog Converter.
MSB процветает благодаря инновациям. Компания постоянно совершенствует модули цифрового ввода, чтобы оставаться в авангарде индустрии высококачественного аудио. Благодаря сетево́му рендерингу и модулям USB-входа аудиосистема всегда будет на переднем крае. Подход к модульному дизайну повышает гибкость будущих обновлений и поддержки продуктов, гарантируя долгосрочные инвестиции.
Начиная с прецизионной пластины Kaiser Select весом 70 фунтов, материал обрабатывается в собственном цехе с ЧПУ. После пяти часов обработки 75% алюминия удаляется, в результате чего получается готовое изделие весом 17 фунтов. Интеграция цеха с ЧПУ позволяет оптимизировать конструкцию. Используются высококачественные металлы премиум-класса, что даёт лучшее анодированное покрытие на рынке. В Cascade DAC нет ярлыков.
Используя новые и передовые решения по автоматизации, компания создаёт превосходные компоненты без увеличения затрат. Множество деталей из нержавеющей стали, встроенных в Cascade DAC, индивидуально обрабатываются роботизированной рукой, которая снимает, моет и сушит каждый компонент со станка с ЧПУ.
Из-за деликатного характера тысяч резисторов для аэрокосмической отрасли, необходимых для каждого ЦАП, даже ручной отбор и сортировка каждого модуля ЦАП от внешних поставщиков всё равно приводили к неудовлетворительному выходу. Поэтому была внедрена производственная линия SMT для самостоятельной сборки всех печатных плат, превышая установленные стандарты качества.
Начиная с серебристого или чёрного анодированного цельного корпуса, Cascade украшен потрясающими вставками из нержавеющей стали. Также предлагается уникальная коллекция индивидуальной акцентной отделки для придания индивидуальности.
MSB Renderer разработан с использованием собственной аппаратной разработки и сверхмалошумящего процессора A5 для оптимального воспроизведения звука. Беспроводные обновления гарантируют, что рендерер всегда будет иметь новейшие возможности и максимальное удобство.
Pro USB разработан, чтобы предложить состоящее из нескольких частей USB-решение, которое обеспечивает полную электрическую изоляцию и все характеристики фирменного входа Pro ISL компании MSB. Pro USB предлагается в качестве отдельного модуля для пользователей, у которых уже есть ЦАП MSB, оснащённый входом Pro ISL, а также стартовый комплект с входом Pro ISL.
Когда компания приступила к созданию пульта дистанционного управления MSB, проект был построен с нуля. Множество кнопок из нержавеющей стали вокруг элегантного колеса регулировки громкости обеспечивают оптимальную производительность и отклик. Корпус, изготовленный в Калифорнии из алюминиевой заготовки, выглядит прочным, но изысканным. Пульт предназначен как для транспортировки, так и для повседневного использования с ЦАП.
Название: MSB Technology Cascade DAC
Производитель: MSB Technology (США)
Тип устройства: цифро-аналоговый преобразователь
Тип: транзисторный
Потребляемая мощность: 102 Вт
Напряжение питания: 230 В
Габариты: 444 × 394 × 203 мм
Вес: 44 кг
Гарантия: 12 месяцев
Количество каналов: 2
Входной импеданс: 50 кОм
Выходной импеданс: 75 Ом
Выходное напряжение: 6 В
Аудио ЦАП: 8 × Hybrid DAC MKII модуля; тактовый генератор Femto 33 MKIII Clock
DSP процессор: есть
Поддерживаемые форматы: PCM 32 бит / 44,1 – 3,072 кГц; 8xDSD (DFS, DFF, DXF, DoP)
Потоковые протоколы: опция
Шасси: цельнофрезерованное
Пульт ДУ: есть
Вход:
Optical: CascadeLink
Аналоговые аудио: 2 × RCA, 2 × XLR
Другие: 12 В триггер, 4 изолированных модульных слота
Выход:
Optical: CascadeLink
Аналоговые аудио: 1 × XLR
Входной модуль Pro ISL + адаптер Pro USB (USB по оптоволоконному вводу)
Входной модуль Pro ISL для подключения к транспортам MSB
Входной модуль Universal I2S для подключения к источникам SACD по HDMI
Адаптер Pro USB (конвертер USB/Pro ISL с гальванической развязкой)
Входной модуль Quad Rate DSD MQA USB (поддержка Roon)
Входной модуль RENDERER V2
Входной модуль Dual PRO I2S
Дополнительный входной модуль SPDIF RCA
Дополнительный входной модуль AES/EBU XLR
Внешние аналоговые адаптеры XLR-RCA (пара)
MSB Technology Cascade DAC (три шасси: Digital Director, Analog Converter, Powerbase)
Пульт ДУ MSB
Кабели питания
Summit Cable для соединения Powerbase и Analog Converter
Документация
